STAGE - Absorberfüße

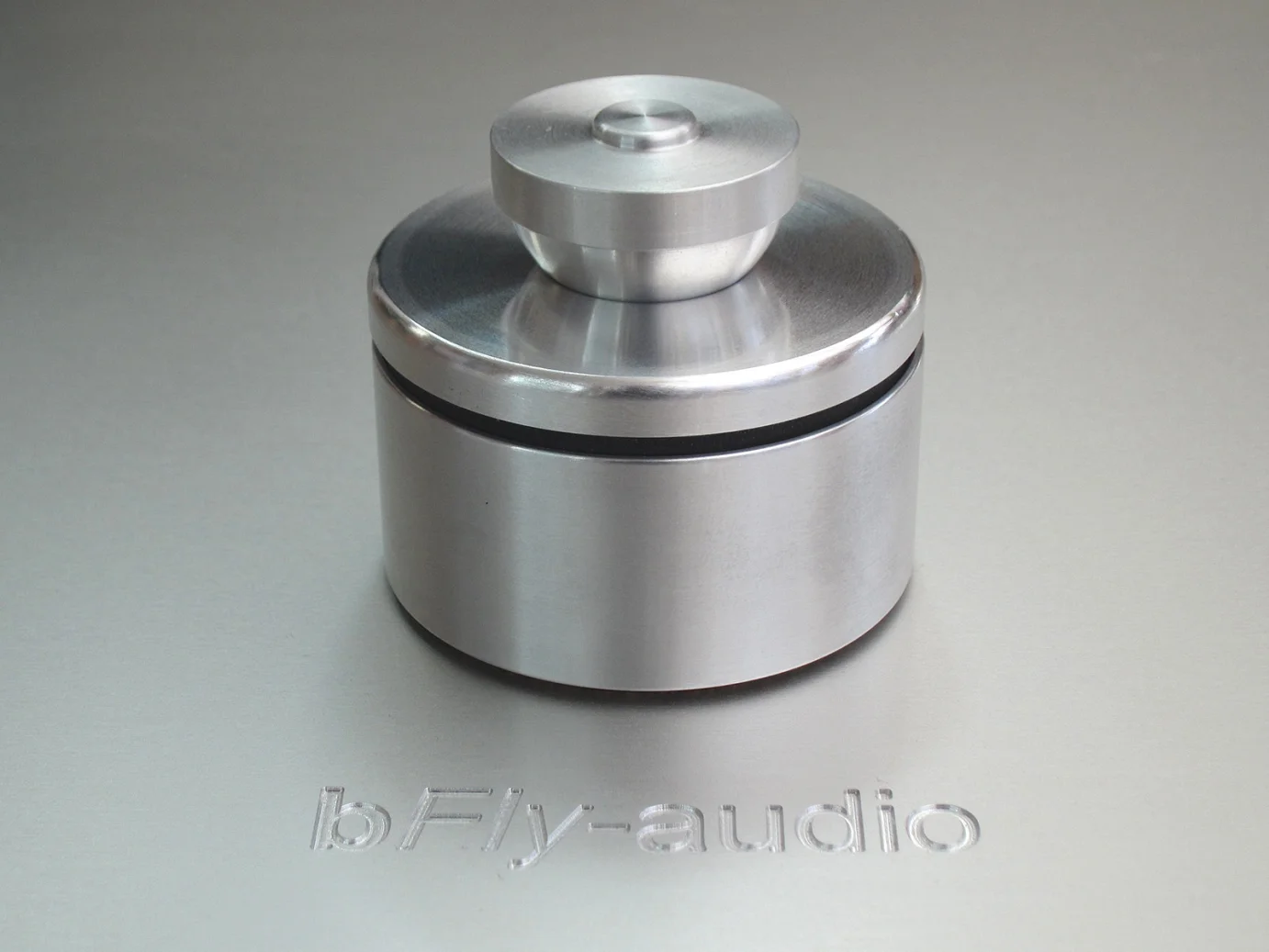

Absorberfüße STAGE MK2 von bFly-audio     Neu: Jetzt in 2 Höhen lieferbar

Unsere STAGE Absorber in der neuen MK2 Version sind eine aufwendige Neuentwicklung mit der Zielsetzung das Thema
Ankopplung effektiv mit unserer bewährten Entkopplung-Technologie  zu kombinieren.

  FIDELITY Magazin
04/204

MASTER und STAGE
       Fidelity 2-2014 cover            fairaudio
Bericht
von Ralf Werrner
        fairaudio-logo




Es kommt unsere MLA Technologie mit 4 verschiedenen
Materialien auf 6 Ebenen zum Einsatz.

Ankopplung / Entkopplung:

Mit einer Ankopplung werden Komponenten miteinander "verbunden". Schwingungen werden hierbei zwischen den beiden Körpern transportiert.

Entkopplung bedeutet Trennung und somit Eliminierung
von Schwingungen, auch genannt Absorption

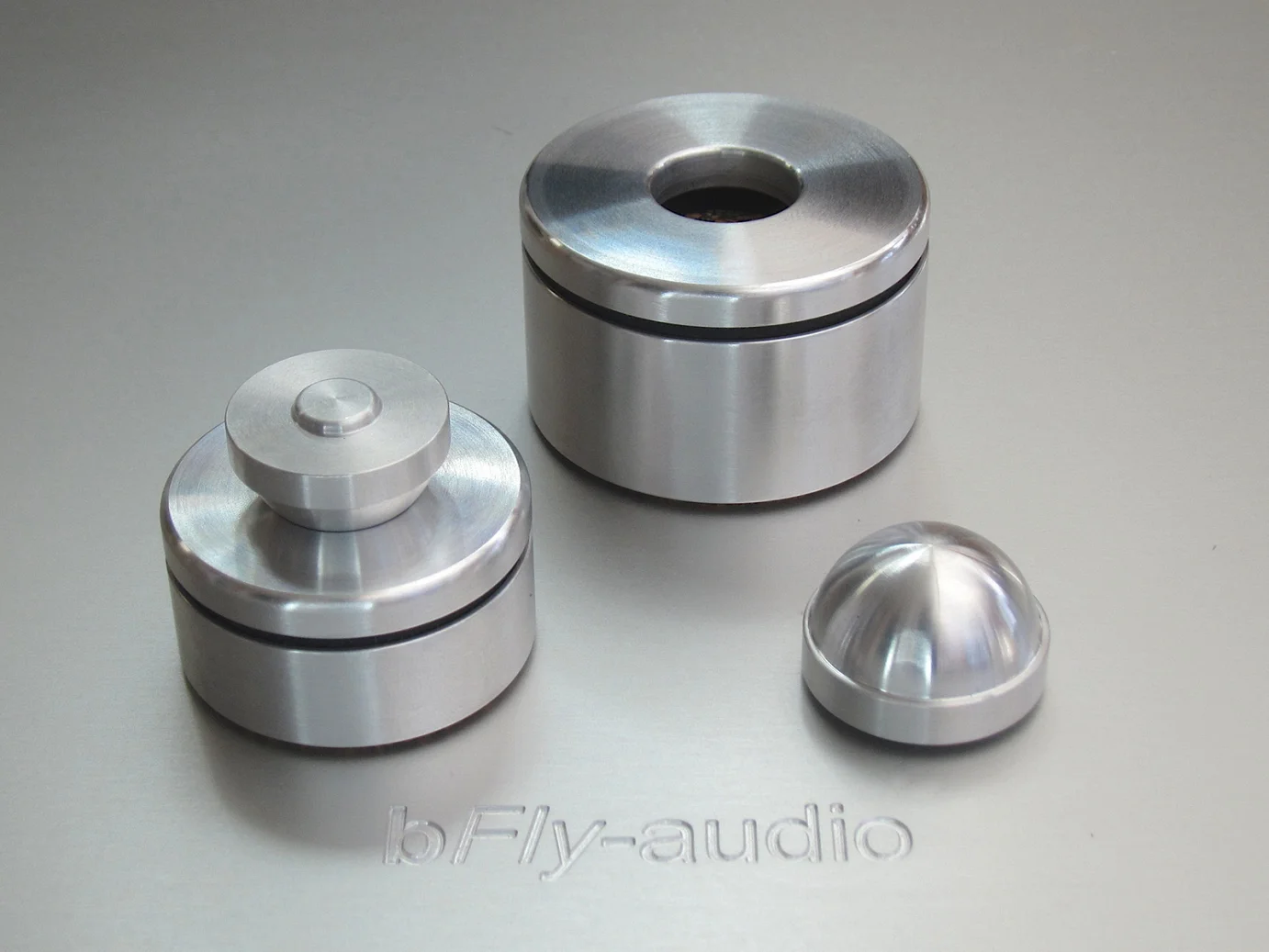

Unsere STAGE Absorber bestehen deshalb aus 2 Elementen.

STAGE-1-2 1600

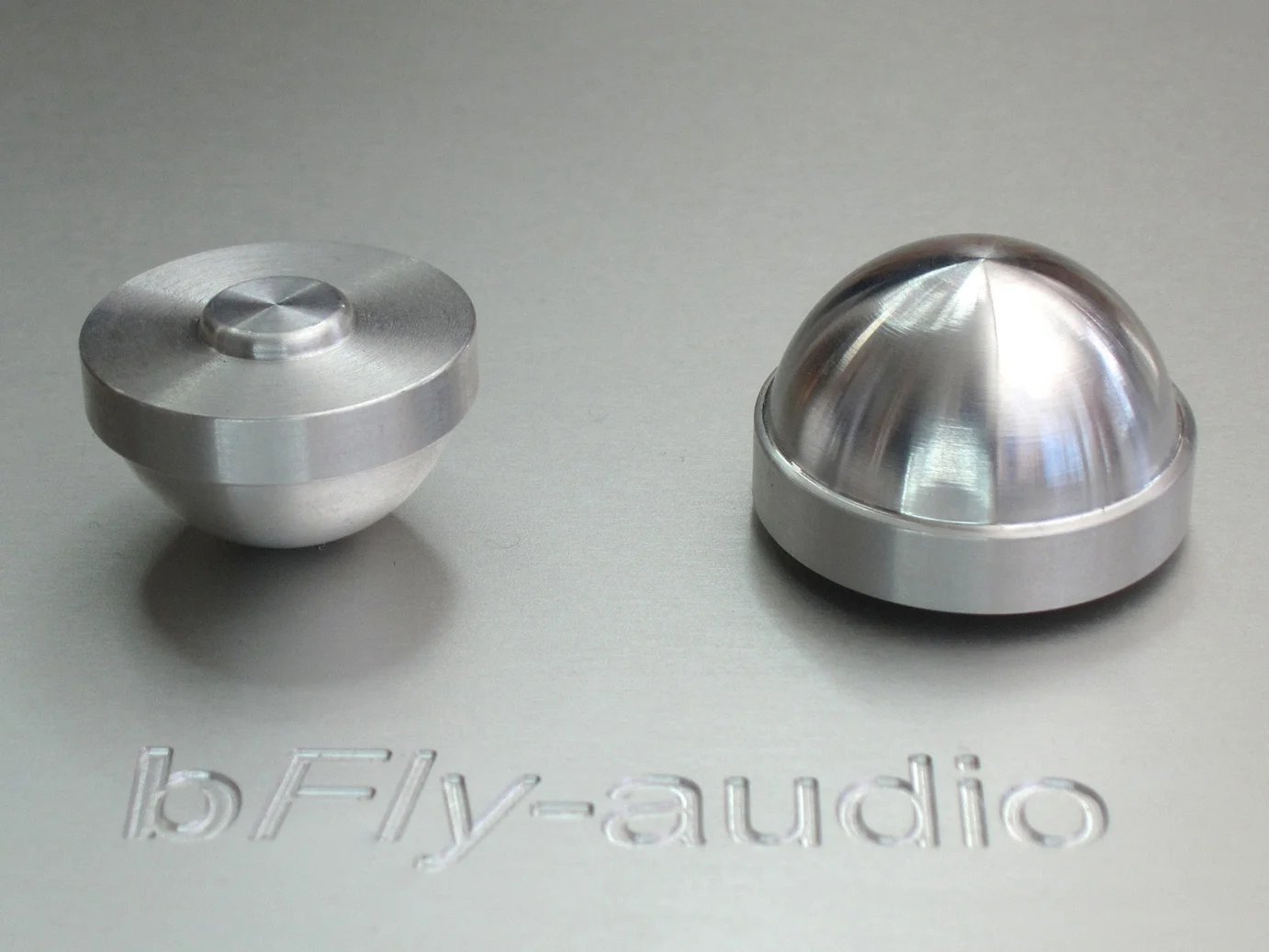

Der Conductor
Der halbkugelförmige Conductor dient zum einen dazu die Schwingungen
aus dem Gerät abzuleiten. Nach dem Gesetz der Schwingungstheorie ist
eine Ableitung am effektivsten, wenn die zu verbindenden Körper dasselbe
Material aufweisen.
Da die meisten Geräteböden aus Aluminium bestehen, haben wir bei bFly-audio
für den Conductor ebenfalls das Material Aluminium gewählt. Die Aufnahme der
Schwingungen erfolgt punktuell über eine kleine zylindrische Erhöhung am Conductor.

STAGE-Conductor 1600px

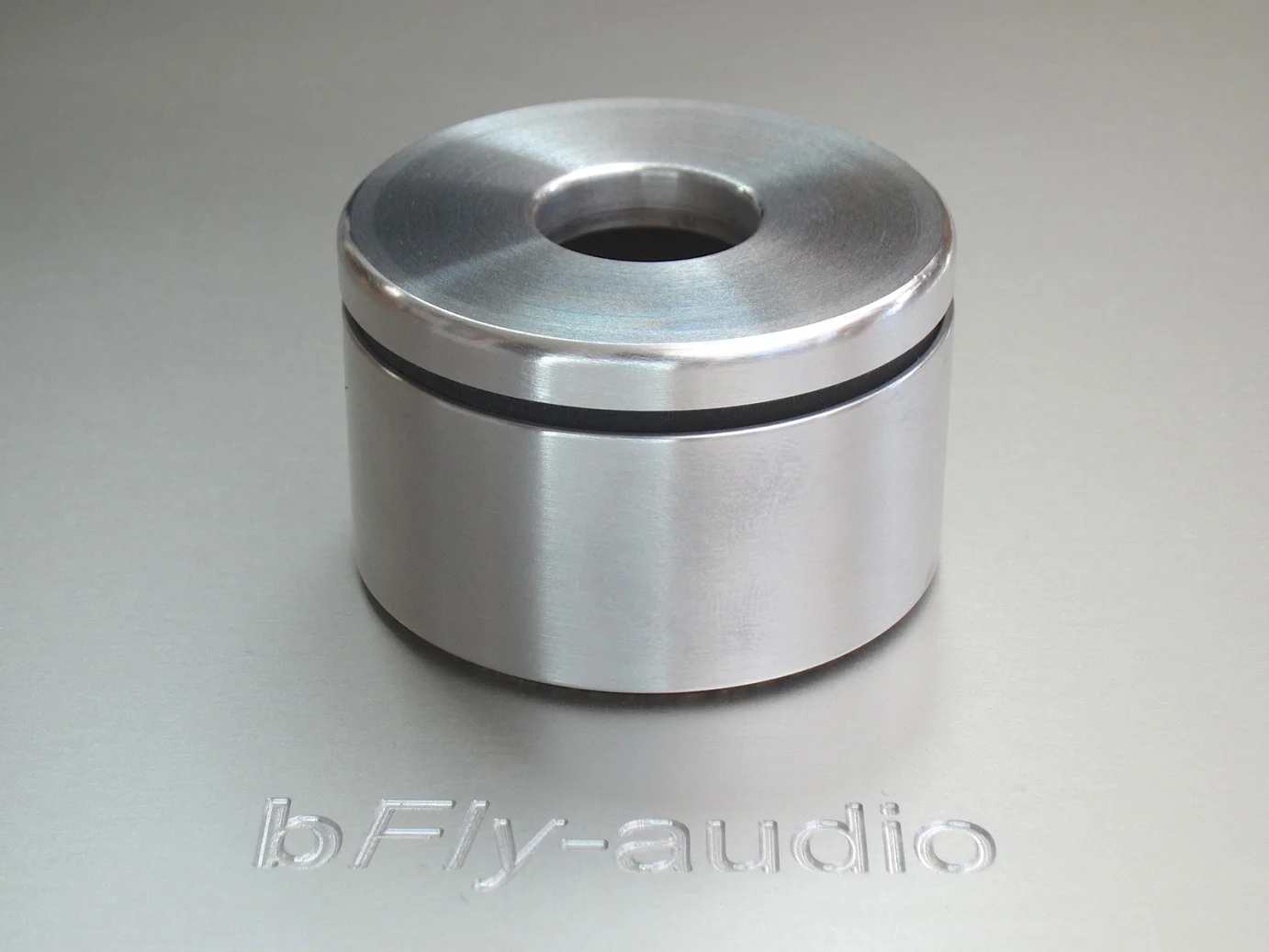

Der Absorber Corpus

Der zylindrische Absorber Corpus der STAGE basiert auf der Technologie unserer bewährten MASTER Absorber.

Ein zusätzlicher Ringaufsatz aus Aluminium an der Oberseite des Corpus sorgt
für eine seitliche Stabilisierung der integrierten Absorber-Schichten, und dient
als stabiler Aufnahmepunkt für den Conductor.



STAGE-Corpus 1600

Die Wirkungsweise

Die Schwingungen werden vom Conductor aus dem Gerät abgeleitet und gezielt in den Absorber Corpus geleitet. Konstruktionen dieser Art sind nicht neu, haben jedoch meist kegel- oder spikeförmige Verbindungen. Derartige Verbindungen haben jedoch oft den Nachteil mangelnder Stabilität und neigen zu seitlichen Schwingungen. Nicht so bei unseren STAGE Absorbern. Da die Kugel des Conductors kreisförmig auf dem Aluminiumring des Corpus aufliegt, sind seitliche Schwingungen ausgeschlossen und das bei minimaler Kontaktfläche.
Durch die zweiteilige Kugelgelenk-Konstruktion werden zudem Unebenheiten des Gerätebodens ausgeglichen.
Der Absorber Corpus wird somit leichtmäßig belastet und kann optimal wirken.
Durch die Platzierung direkt unter dem Geräteboden ergibt sich zusätzlich eine nicht zu unterschätzende Stabilisierung der Bodenplatte. Auch teure Komponenten weisen oft nur dünne Bodenbleche ohne zusätzliche Versteifungen oder mittige Verschraubungen auf. Die Schwingungen des Gerätebodens gelangen direkt oder indirekt in die Elektronik und lösen dort klangschädliche Mikrofonie aus.

Aufstellung

Wir empfehlen die Aufstellung direkt unter dem Geräteboden.

Ein Entfernen der Originalfüße ist nicht erforderlich.


Da die Geräteböden meist uneben sind, raten wir bei den
STAGE Absorbern

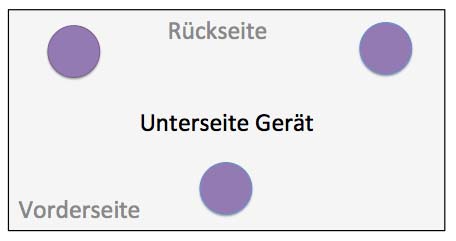

zu einer 3 Punkt-Aufstellung; siehe Skizze 1 rechts.

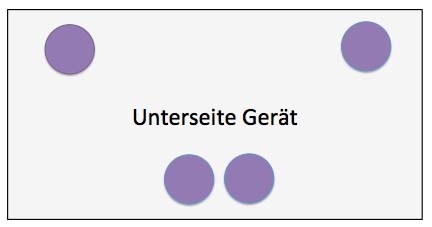

Sollte Ihr Gerät für 3 Absorber zu schwer sein, können Sie alternativ
4 Absorber
verwenden. Für einen stabilen Stand empfehlen wir die
Aufstellung Skizze 2.
Hier werden 2 der Absorber sehr eng gestellt.
 Die Entscheidung ob auf der
Vorder- oder Rückseite entscheiden
Sie nach Klang und Optik.

Achten Sie bei der Aufstellung auf die max. Belastbarkeit.

Bei der Verwendung von 3 Absorbern sollte der einzelne Absorber

auf der leichteren Seite des Gerätes platziert werden.






 3Punkt-Auftsellung de
Skizze 1

 4Punkt-Auftsellung de
 Skizze 2

Die Konstruktion des Absorber Corpus aus 6-Schichten unterschiedlichster Absorber-Materialien sorgt
für eine effektive Eliminierung aller Schwingungsfrequenzen.

Der komplexe Aufbau der Absorber Corpus

Die Schichten von oben nach unten

- Aluminiumring
- Naturkautschuk
- Sorbothane
- Kork-Kautschuk-Granulat 1mm
- massiver Aluminium-Corpus als Trennschicht
- Kork-Kautschuk-Granulat 2mm

STAGE-MLA-Skizze

  Corpus Skizze

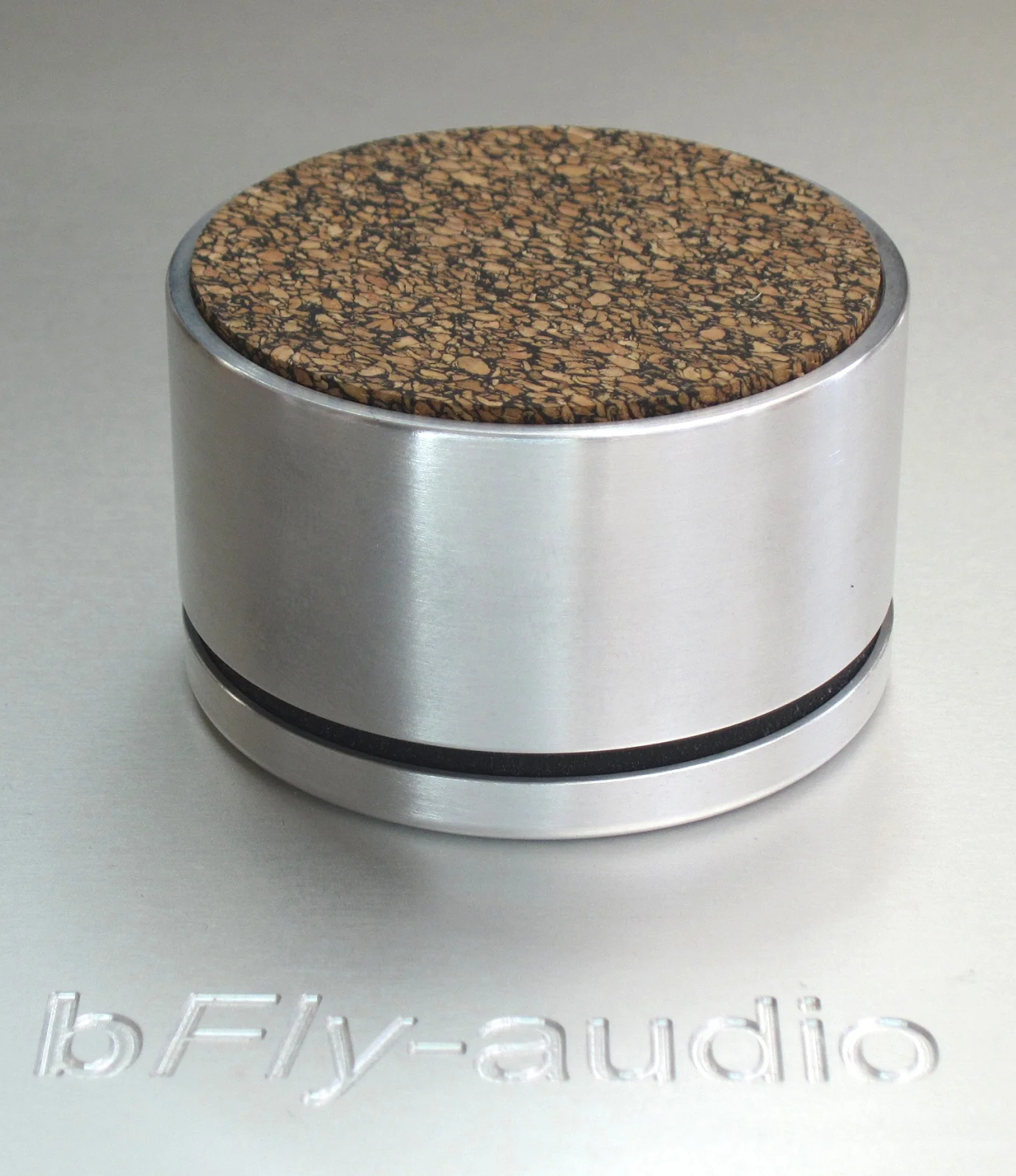

STAGE-unten hoch 1600px

Corpus Unterseite

 Neu: Jetzt in 2 Höhen lieferbar.
 Zur optimalen Anpassung an das Gewicht Ihres Gerätes bieten wir folgende 2 Varianten

         STAGE-1 bis   8 kg pro Stück   Höhe 28 oder 35 mm
         STAGE-2 bis 20 kg pro Stück   Höhe 33 oder 48 mm


Walter E. schrieb uns:
Die Absorber 4TUBE zusätzlich auf der Gerätebasis BaseTwo verstärken die Eigenschaften der Gerätebasis. Lebendigkeit wird gesteigert. Dies wird jedoch nicht, wie häufig bei anderen Herstellern, mit einer Nervosität im Klang erkauft, welche ein langes Hören unerträglich macht und die Tonträgerauswahl sich nur mehr auf wenige audiophile Aufnahmen beschränkt. Mit den Absorber STAGE werden alle oben geschilderten Eigenschaften bis zum Maximum gesteigert. Es entsteht eine holographische Darstellung mit einer fast schon unheimlichen Plastizität.

Details zur Technik und Wirkungsweise unserer MLA Technologie finden sie hier

Lesen Sie weitere Kundenbericht

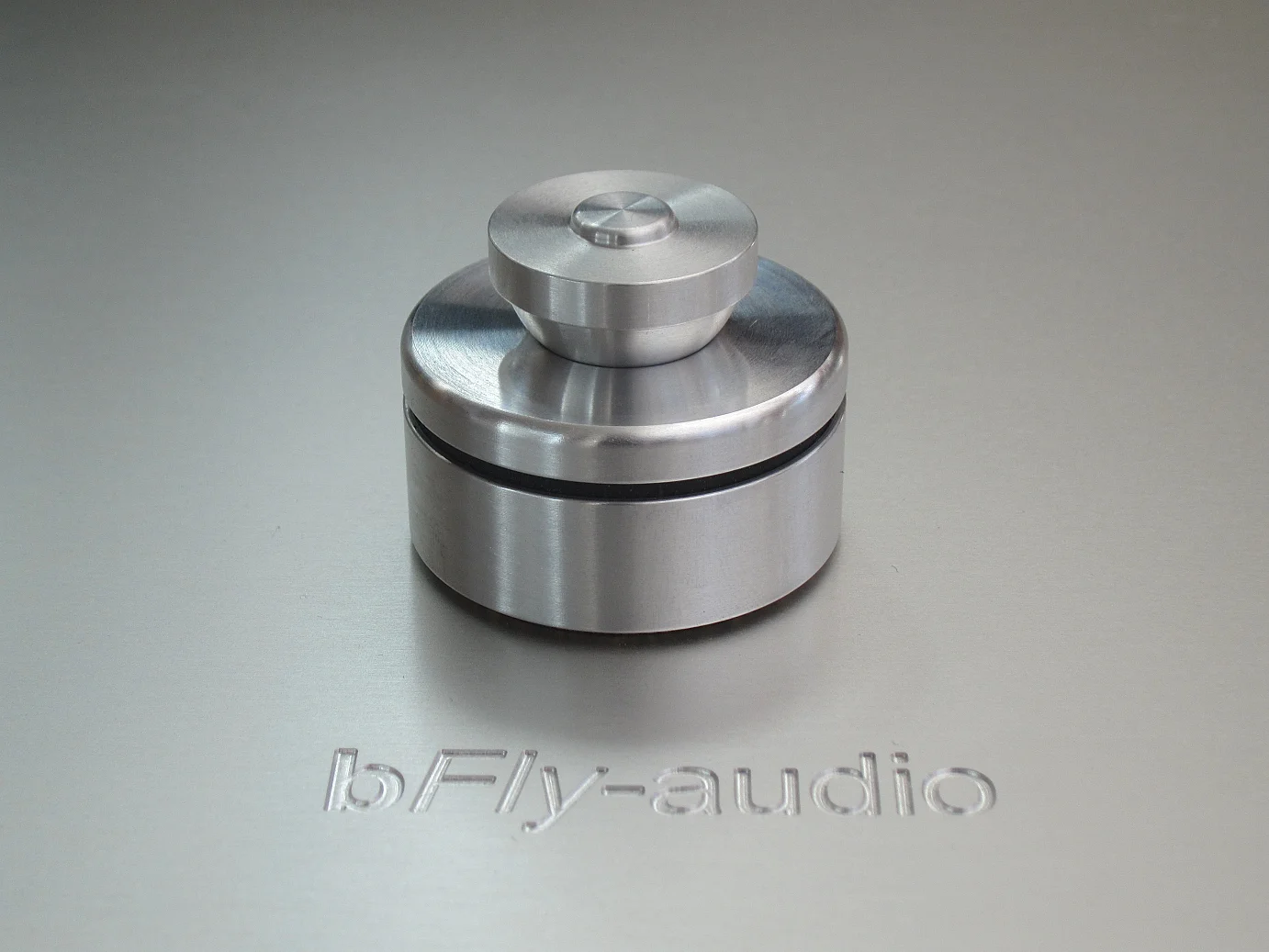

STAGE-1 - bis 8 kg / Stück

Hochwirksame Multi-Layer Absorber
Absorberfuß belastbar bis  8 kg pro Stück

  • Durchmesser 44 mm
  • Höhe: 28mm oder 35 mm
  • Lieferumfang: 1 Absorberfuß

169,00 € / Stück
Preis inkl. MwSt., zzgl. Versand

zum Online-Shop

STAGE-2 - bis 20 kg / Stück

STAGE-2 - bis 20 kg / Stück
Absorberfuß belastbar bis  20 kg pro Stück

  • Durchmesser 54 mm
  • Höhe: 33 oder 48 mm
  • Lieferumfang: 1 Absorberfuß

229,00 € / Stück
Preis inkl. MwSt., zzgl. Versand

zum Online-Shop
